Die Modellierung von Geschäftsprozessen stellt eine zentrale Herausforderung für Unternehmen dar, die ihre digitalen Arbeitsumgebungen professionalisieren möchten. Während Prozesse früher in Textform dokumentiert oder in proprietären Systemen abgebildet wurden, hat sich mit der Business Process Model and Notation (BPMN) ein internationaler Standard etabliert, der einheitliche Visualisierung und technische Umsetzbarkeit vereint. Die bpmn prozessmodellierung bietet Organisationen die Möglichkeit, komplexe Abläufe verständlich darzustellen und gleichzeitig die Grundlage für automatisierte Workflows zu schaffen. Diese standardisierte Notation reduziert Missverständnisse zwischen Fachabteilungen und IT-Teams erheblich und schafft eine gemeinsame Kommunikationsbasis für die Digitalisierung von Geschäftsprozessen.
Grundlagen der BPMN-Notation
Die Business Process Model and Notation wurde von der Object Management Group (OMG) entwickelt und liegt aktuell in der Version 2.0 vor. BPMN 2.0 hat sich als De-facto-Standard für die Prozessmodellierung in Unternehmen weltweit durchgesetzt.
Die BPMN-Spezifikation der OMG definiert präzise Symbole und Regeln, die eine eindeutige Darstellung von Geschäftsprozessen ermöglichen. Im Gegensatz zu früheren Modellierungsansätzen verbindet BPMN zwei wesentliche Aspekte: die grafische Verständlichkeit für Fachexperten und die technische Ausführbarkeit durch Prozess-Engines.

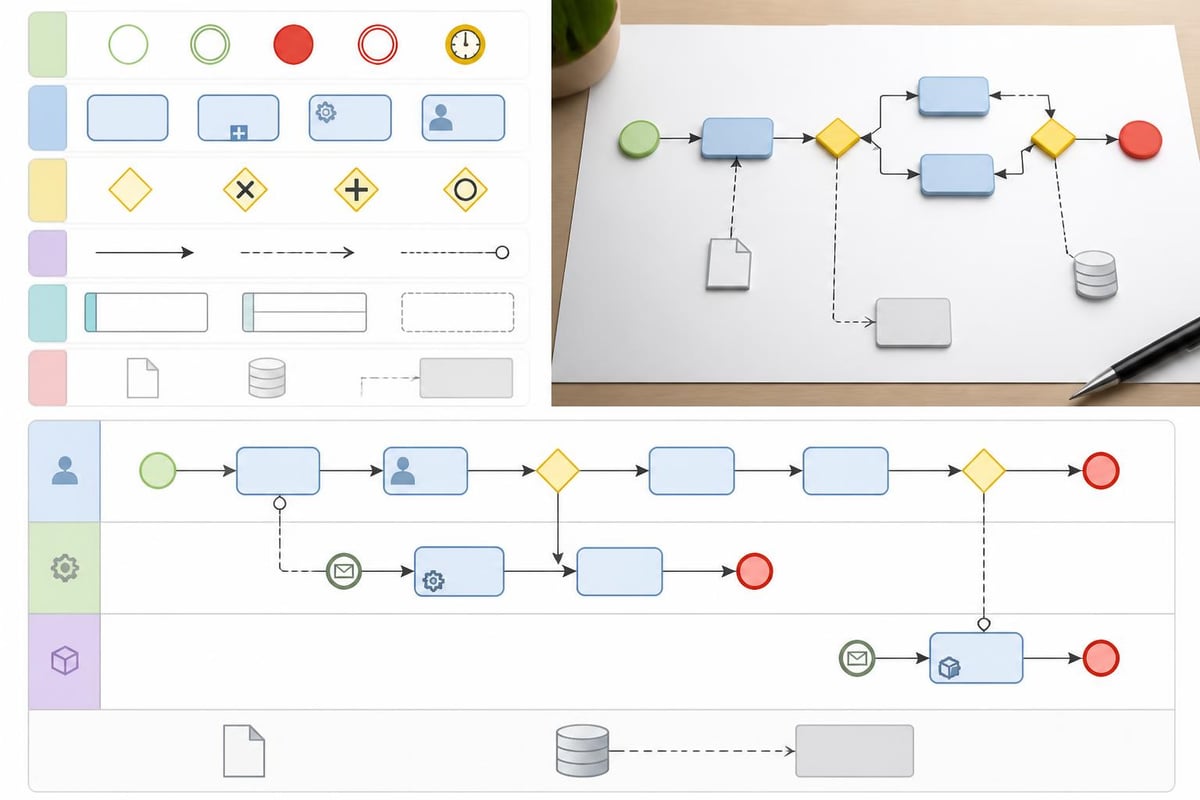

Die vier Elementkategorien
BPMN strukturiert Prozessmodelle durch vier Hauptkategorien von Elementen, die jeweils spezifische Funktionen erfüllen:
Flow Objects bilden die Kernelemente:
- Ereignisse (Events): Startpunkte, Zwischenereignisse und Endereignisse eines Prozesses
- Aktivitäten (Activities): Aufgaben und Teilprozesse, die ausgeführt werden
- Gateways: Verzweigungen und Zusammenführungen im Prozessfluss
Verbindungselemente stellen Beziehungen dar:
- Sequenzflüsse zeigen die Reihenfolge der Aktivitäten
- Nachrichtenflüsse visualisieren Kommunikation zwischen Prozessbeteiligten
- Assoziationen verknüpfen zusätzliche Informationen
Swimlanes organisieren Verantwortlichkeiten durch Pools und Lanes, während Artefakte ergänzende Informationen wie Datenobjekte, Gruppen oder Anmerkungen bereitstellen.
Vorteile standardisierter Prozessmodellierung
Die Implementierung von bpmn prozessmodellierung in Organisationen liefert messbare Mehrwerte, die weit über reine Dokumentationszwecke hinausgehen.
Kommunikation und Transparenz
Prozessmodelle in BPMN-Notation schaffen eine gemeinsame Sprache zwischen unterschiedlichen Stakeholdern. Geschäftsführung, Fachabteilungen und IT-Entwickler arbeiten mit derselben visuellen Darstellung, wodurch Abstimmungsaufwände drastisch sinken.
| Stakeholder-Gruppe | Nutzen der BPMN-Modellierung |
|---|---|
| Management | Strategische Prozessübersicht und Optimierungspotenziale |
| Fachabteilungen | Verständliche Darstellung eigener Arbeitsabläufe |
| IT-Abteilung | Technisch ausführbare Prozessdefinitionen |
| Compliance | Nachvollziehbare Dokumentation für Audits |
Diese Transparenz erleichtert die Identifikation von Ineffizienzen erheblich. Doppelarbeiten, unnötige Wartezeiten oder fehlende Verantwortlichkeiten werden in visualisierten Prozessen sofort sichtbar.
Technische Ausführbarkeit
Ein wesentlicher Unterschied zu anderen Modellierungsmethoden liegt in der direkten Ausführbarkeit von BPMN-Modellen. Moderne Workflow-Management-Systeme können BPMN 2.0-Definitionen direkt importieren und als automatisierte Prozesse ausführen.
Workflow Management Lösungen nutzen diese Standardisierung, um Prozesse ohne Medienbrüche vom Modell in die Ausführung zu überführen. Dies verkürzt Implementierungszeiten und reduziert Fehlerquellen bei der manuellen Übertragung von Anforderungen in Code.
Praktische Anwendung in digitalen Arbeitsumgebungen
Die erfolgreiche Implementierung von bpmn prozessmodellierung erfordert methodisches Vorgehen und die Integration in bestehende Systemlandschaften.
Prozessaufnahme und Modellierung
Der Weg zum fertigen BPMN-Modell folgt typischerweise einem strukturierten Ansatz:
- Prozessidentifikation: Festlegung des Prozessumfangs und der Prozessgrenzen
- Informationssammlung: Interviews mit Prozessbeteiligten und Analyse bestehender Dokumentation
- Ist-Modellierung: Abbildung des aktuellen Prozessablaufs in BPMN-Notation
- Validierung: Abstimmung mit allen Stakeholdern zur Sicherstellung der Korrektheit
- Optimierung: Entwicklung eines Soll-Prozesses mit Verbesserungen
- Implementierung: Überführung in ausführbare Systeme
Bei der Prozessberatung zeigt sich regelmäßig, dass die größte Herausforderung nicht in der technischen Modellierung liegt, sondern in der Erhebung vollständiger und korrekter Informationen über tatsächliche Prozessabläufe.
Integration in Dokumentenmanagementsysteme
Dokumentenmanagement und Prozessmodellierung greifen nahtlos ineinander. BPMN-Modelle definieren, wann welche Dokumente erstellt, bearbeitet, freigegeben oder archiviert werden müssen.
Die Integration erfolgt über mehrere Mechanismen:
- Datenobjekte in BPMN-Modellen repräsentieren Dokumente und deren Zustände
- Service-Tasks rufen Funktionen des Dokumentenmanagementsystems auf
- Nachrichtenereignisse reagieren auf dokumentenbezogene Statusänderungen
- Geschäftsregeln steuern Zugriffsrechte und Bearbeitungsworkflows
Schnittstellenintegration ermöglicht die Verbindung zwischen Prozess-Engines und Dokumentenmanagementplattformen, sodass modellierte Prozesse automatisch auf Dokumentenbestände zugreifen können.
Erweiterte BPMN-Konzepte für komplexe Szenarien
Während einfache Prozesse mit grundlegenden BPMN-Elementen abbildbar sind, erfordern unternehmensweite Digitalisierungsprojekte fortgeschrittene Modellierungstechniken.
Ereignistypen und ihre Anwendung
BPMN unterscheidet zahlreiche Ereignistypen, die unterschiedliche Prozesssituationen abbilden:
Startereignisse initiieren Prozesse durch:
- Zeitpläne (Timer-Events für regelmäßige Prozesse)
- Eingehende Nachrichten (Message-Events bei externen Auslösern)
- Signale (Signal-Events für broadcast-ähnliche Auslöser)
- Bedingungen (Conditional-Events bei Schwellenwertüberschreitungen)
Zwischenereignisse beeinflussen laufende Prozesse:
- Unterbrechende Events halten den Prozessfluss an
- Nicht-unterbrechende Events lösen parallele Aktivitäten aus
- Boundary Events reagieren auf Ausnahmesituationen während der Aktivitätsausführung
Endereignisse definieren verschiedene Prozessabschlüsse und können selbst Nachrichten versenden oder Fehler signalisieren.
Die BPMN-Grundlagen zu Events und Gateways verdeutlichen die praktische Anwendung dieser Konzepte in realen Geschäftsprozessen.
Gateway-Typen für Prozesslogik
Gateways steuern den Fluss im Prozess und implementieren Geschäftslogik:
| Gateway-Typ | Funktion | Typischer Einsatz |
|---|---|---|
| Exklusiv (XOR) | Genau ein ausgehender Pfad wird gewählt | Ja/Nein-Entscheidungen |
| Parallel (AND) | Alle ausgehenden Pfade werden parallel ausgeführt | Simultane Bearbeitung |
| Inklusiv (OR) | Ein oder mehrere Pfade werden gewählt | Mehrfachoptionen |
| Ereignisbasiert | Warten auf ein Ereignis bestimmt den Pfad | Zeitkritische Entscheidungen |
| Komplex | Komplexe Bedingungen mit mehreren Variablen | Spezielle Geschäftsregeln |
Die korrekte Wahl des Gateway-Typs ist entscheidend für die präzise Abbildung von Geschäftslogik. Exklusive Gateways repräsentieren beispielsweise Freigabeentscheidungen, während parallele Gateways die gleichzeitige Bearbeitung durch verschiedene Abteilungen modellieren.
Kollaboration und Choreografie
Die bpmn prozessmodellierung umfasst zwei Perspektiven für die Darstellung von Zusammenarbeit zwischen Prozessbeteiligten.
Kollaborationsdiagramme
Kollaborationsdiagramme zeigen die Interaktion zwischen verschiedenen Pools. Jeder Pool repräsentiert einen Prozessbeteiligten (Organisation, Abteilung, System), dessen interne Prozesse sichtbar oder verborgen sein können.
Lanes innerhalb von Pools strukturieren Verantwortlichkeiten weiter. Eine Einkaufsabteilung könnte beispielsweise Lanes für Bedarfsträger, Einkaufssachbearbeiter und Freigabeberechtigte enthalten.
Nachrichtenflüsse zwischen Pools visualisieren die Kommunikation. Dies ist besonders relevant für Prozesse, die externe Partner einbeziehen oder über Systemgrenzen hinweg ablaufen.
Choreografie-Diagramme
Während Kollaborationsdiagramme die interne Sicht der Beteiligten zeigen, fokussieren sich Choreografie-Diagramme ausschließlich auf die Interaktionen zwischen Parteien. Sie abstrahieren von internen Abläufen und konzentrieren sich auf den Nachrichtenaustausch.
Dieser Ansatz eignet sich besonders für:
- Standardisierte B2B-Kommunikationsprotokolle
- Service-orientierte Architekturen mit klar definierten Schnittstellen
- Compliance-relevante Dokumentation von Datenaustauschprozessen
Prozessautomatisierung mit BPMN
Die technische Ausführbarkeit von BPMN-Modellen ermöglicht weitreichende Automatisierung. Process Engines interpretieren BPMN-XML-Dateien und orchestrieren die definierten Abläufe.
Automatisierungsgrade
Nicht jede Aktivität in einem Prozess muss oder sollte automatisiert werden. BPMN unterscheidet verschiedene Aufgabentypen:
- User Tasks: Manuelle Aktivitäten mit menschlicher Interaktion
- Service Tasks: Automatisierte Aufrufe von Systemfunktionen
- Script Tasks: Ausführung von Code innerhalb der Process Engine
- Business Rule Tasks: Anwendung von Entscheidungstabellen oder Regelwerken
- Manual Tasks: Aktivitäten außerhalb des Systems ohne IT-Unterstützung
Die strategische Kombination dieser Aufgabentypen optimiert Prozesse. Routinetätigkeiten werden automatisiert, während komplexe Entscheidungen bei qualifizierten Mitarbeitern verbleiben.
Implementierung in Workflow-Systemen
Moderne Workflow-Management-Plattformen bieten BPMN-Designer mit direkter Verknüpfung zur Ausführungsumgebung. Die Implementierung erfolgt iterativ:
- Modellentwicklung im grafischen Designer
- Technische Konfiguration der Service-Tasks mit Systemintegrationen
- Formulardesign für User Tasks
- Testläufe in Entwicklungsumgebungen
- Prozess-Monitoring zur Leistungsmessung nach Produktivnahme
Digitale Geschäftsprozesse profitieren von dieser nahtlosen Verbindung zwischen Modellierung und Ausführung, da Anpassungen schnell implementiert und getestet werden können.
Qualitätssicherung in BPMN-Modellen
Professionelle bpmn prozessmodellierung erfordert systematische Qualitätssicherung. Fehlerhafte Modelle führen zu inkonsistenten Prozessausführungen oder technischen Implementierungsproblemen.
Modellierungskonventionen
Konsistente Namensgebung und Strukturierung verbessern die Wartbarkeit:
- Verben für Aktivitäten: "Rechnung prüfen", "Freigabe erteilen"
- Substantive für Ereignisse: "Bestellung eingegangen", "Frist abgelaufen"
- Aussagekräftige Gateway-Beschriftungen: Klare Bedingungen statt technischer Codes
- Einheitliche Granularität: Vergleichbarer Detaillierungsgrad innerhalb eines Modells
Validierung und Verifikation
Syntaktische Validierung prüft die Einhaltung der BPMN-Spezifikation. Moderne Modellierungswerkzeuge führen diese automatisch durch und warnen vor regelwidrigen Konstrukten.
Semantische Verifikation untersucht die fachliche Korrektheit:
- Sind alle möglichen Prozesswege abgedeckt?
- Können Deadlocks durch parallele Pfade entstehen?
- Sind alle Ressourcen verfügbar, wenn Aktivitäten sie benötigen?
- Entspricht das Modell regulatorischen Anforderungen?
Die detaillierte Betrachtung von BPMN bietet umfassende Informationen zu Validierungskriterien und Best Practices.
Kontinuierliche Prozessverbesserung
BPMN-Modelle sind keine statischen Artefakte, sondern lebende Dokumentationen, die sich mit den Geschäftsanforderungen weiterentwickeln.
Process Mining und Conformance Checking
Process Mining analysiert tatsächliche Prozessausführungen in IT-Systemen und vergleicht sie mit den modellierten Soll-Prozessen. Diese datengetriebene Analyse deckt Abweichungen auf:
- Werden definierte Prozessschritte übersprungen?
- Entstehen Wartezeiten an unerwarteten Stellen?
- Weichen Bearbeitungszeiten signifikant von Planwerten ab?
- Treten bestimmte Ausnahmen häufiger auf als erwartet?
Die Erkenntnisse aus Process Mining fließen in Modellüberarbeitungen ein und führen zu realistischeren, effizienteren Prozessdefinitionen.
Versionierung und Change Management
Versionsmanagement für BPMN-Modelle folgt ähnlichen Prinzipien wie Softwareentwicklung:
- Versionsnummern kennzeichnen Entwicklungsstände
- Änderungsprotokolle dokumentieren Modifikationen
- Branching-Strategien ermöglichen parallele Entwicklung
- Rollback-Mechanismen sichern Rückkehr zu stabilen Versionen
Professionelle BPMN-Repositories bieten diese Funktionalität und unterstützen kollaborative Modellentwicklung in größeren Teams.
Herausforderungen und Lösungsansätze
Die Einführung von bpmn prozessmodellierung in Organisationen begegnet typischen Hürden, die mit strukturiertem Vorgehen adressiert werden können.
Komplexitätsmanagement
Umfangreiche Unternehmensprozesse führen schnell zu unübersichtlichen Modellen. Hierarchische Modellierung begegnet dieser Herausforderung:
- Top-Level-Prozesse zeigen Hauptabläufe in hoher Abstraktion
- Teilprozesse detaillieren einzelne Aktivitäten
- Referenzen verlinken gemeinsam genutzte Prozessfragmente
Diese Strukturierung ermöglicht unterschiedliche Sichtweisen für verschiedene Zielgruppen. Management erhält Überblicksmodelle, während Prozessverantwortliche detaillierte Arbeitsanweisungen nutzen.
Kompetenzaufbau
BPMN-Modellierung erfordert methodische Kompetenz. Erfolgreiche Implementierungen investieren in:
- Schulungen für Prozessverantwortliche und Modellierer
- Zertifizierungen nach etablierten Standards (OMG, BPM&O)
- Communities of Practice für kontinuierlichen Wissensaustausch
- Mentoring-Programme zur Begleitung erster Modellierungsprojekte
Die umfassenden Informationen der GBTEC zu BPMN unterstützen den strukturierten Kompetenzaufbau.
Technologische Entwicklungen
Die Zukunft der bpmn prozessmodellierung wird durch technologische Innovationen geprägt, die Modellierung effizienter und zugänglicher machen.
KI-gestützte Prozessmodellierung
Aktuelle Forschung untersucht den Einsatz von Large Language Models für die automatisierte Generierung von BPMN-Modellen aus textuellen Prozessbeschreibungen. Diese Ansätze reduzieren den manuellen Modellierungsaufwand erheblich.
Natural Language Processing analysiert Prozessdokumentationen und identifiziert:
- Aktivitäten und deren Reihenfolge
- Entscheidungspunkte und Bedingungen
- Verantwortlichkeiten und Rollen
- Systemintegrationen und Datenflüsse
Die generierten Modelle dienen als Ausgangsbasis, die Prozessexperten validieren und verfeinern.
Formale Verifikation
Graphtransformations-basierte Ansätze ermöglichen die mathematische Verifikation von BPMN-Modellen. Diese formalen Methoden beweisen Eigenschaften wie:
- Deadlock-Freiheit: Kein Prozess kann in einem Zustand ohne Fortsetzungsmöglichkeit enden
- Erreichbarkeit: Alle definierten Endzustände sind tatsächlich erreichbar
- Konsistenz: Ressourcen werden korrekt allokiert und freigegeben
Solche Verifikationsverfahren werden besonders in sicherheitskritischen oder regulierten Branchen relevant.
Integration in Unternehmensarchitekturen
BPMN-Prozessmodelle existieren nicht isoliert, sondern fügen sich in umfassende Architekturframeworks ein.
Verbindung mit DMN
Die Decision Model and Notation (DMN) ergänzt BPMN um standardisierte Geschäftsregelmodellierung. Business Rule Tasks in BPMN-Modellen referenzieren DMN-Entscheidungstabellen, die Regellogik transparent und wartbar abbilden.
Diese Trennung von Prozessfluss und Geschäftslogik ermöglicht:
- Unabhängige Anpassung von Regeln ohne Prozessänderungen
- Wiederverwendung von Entscheidungslogik in verschiedenen Prozessen
- Fachliche Pflege von Regeln ohne technische Implementierung
SOA und Microservices
Service-orientierte Architekturen profitieren von BPMN-Orchestrierung. Service Tasks rufen fachliche Services auf, die als wiederverwendbare Bausteine zur Verfügung stehen.
Die Verbindung erfolgt über:
- REST-APIs für synchrone Serviceanfrufe
- Message Queues für asynchrone Kommunikation
- Enterprise Service Bus für komplexe Integrationsszenarien
Diese Architektur unterstützt flexible, wartbare Systemlandschaften, in denen Prozesse und Services unabhängig evolvieren können.
Die standardisierte Prozessmodellierung mit BPMN bildet das Fundament für effiziente digitale Arbeitsumgebungen und automatisierte Workflows. Durch die Verbindung von fachlicher Verständlichkeit und technischer Ausführbarkeit entstehen nachhaltige Prozesslandschaften, die kontinuierliche Optimierung ermöglichen. Die workcentrix GmbH unterstützt Unternehmen bei der professionellen Implementierung von BPMN-basierten Prozessmanagement-Lösungen, von der initialen Prozessaufnahme über die Modellierung bis zur Integration in bestehende Systemlandschaften und Dokumentenmanagement-Plattformen.
